Manchon de marqueur thermorétractable de qualité normale SB-SGS-M
Numéro de modèle : SBD-SWHF-M
Température de fonctionnement : -40ºC ~ +125ºC
Structure
Le manchon de marqueur thermorétractable de qualité normale est un tube thermorétractable ignifuge respectueux de l'environnement, utilisant une formulation spécialement conçue de hauts polymères, par réticulation par accélérateur électronique et expansion continue.
Usage
Le manchon de marquage thermorétractable SB-SWHF-M est largement utilisé pour l'identification des fils et des faisceaux de câbles. Il peut également être utilisé pour des applications où des caractéristiques limitées de risque d'incendie sont nécessaires.
Caractéristiques
Matériel | Le manchon doit être fabriqué à partir d'un composé de polyoléfine modifié irradié, thermiquement stabilisé et ignifuge, ne contenant ni halogènes ni cadmium dans la formulation. |
Domaine d'application | Environnement commercial, industriel |
Plage de température de fonctionnement | -40ºC ~ +125ºC |
Température minimale de récupération | +85ºC |
Température maximale de stockage | +50ºC |
Taux de rétrécissement | 2:1, 3:1 |
Couleur | Blanc, jaune, une autre couleur est disponible sur commande |
Mode d'impression | Formats d'impression recto et recto verso disponibles |
Mode fourni | Le type continu ou le type au format échelle est disponible |
Imprimantes recommandées | Imprimante à transfert thermique |
Spécification
Spécification : rapport de rétrécissement-2X
Numéro de modèle | Tel que fourni (mm) | Après récupération (mm) | |||
ID(D) | Aplatir la largeur (w) | Épaisseur de paroi double | ID(d) | Épaisseur de paroi simple | |
SWHF-M-2X-1.6-50-2.5K | 2,00 ± 0,20 | 3,7 ± 0,3 | 0,48 ± 0,10 | ≤0,79 | 0,45 ± 0,06 |
SWHF-M-2X-2.4-50-2.5K | 2,79 ± 0,20 | 5,0 ± 0,3 | 0,48 ± 0,10 | ≤1,18 | 0,49 ± 0,06 |
SWHF-M-2X-3.2-50-2.0K | 3,64 ± 0,23 | 6,3 ± 0,4 | 0,48 ± 0,10 | ≤1,59 | 0,51 ± 0,06 |
SWHF-M-2X-4.8-50-2.0K | 5,26 ± 0,25 | 8,9 ± 0,4 | 0,49 ± 0,10 | ≤2,36 | 0,54 ± 0,06 |
SWHF-M-2X-6.4-50-1.5K | 6,92 ± 0,28 | 11,5 ± 0,4 | 0,50 ± 0,10 | ≤3,18 | 0,56 ± 0,06 |
SWHF-M-2X-9.5-50-1.0K | 10,2 ± 0,32 | 16,7 ± 0,5 | 0,51 ± 0,11 | ≤4,75 | 0,59 ± 0,06 |
SWHF-M-2X-12.7-50-1.0K | 13,5 ± 0,36 | 21,8 ± 0,6 | 0,52 ± 0,11 | ≤6,35 | 0,60 ± 0,07 |
SWHF-M-2X-19-50-0.5K | 20,1 ± 0,40 | 32,2 ± 0,6 | 0,53 ± 0,11 | ≤9,53 | 0,62 ± 0,07 |
SWHF-M-2X-25-50-0.5K | 26,7 ± 0,45 | 42,5 ± 0,7 | 0,55 ± 0,12 | ≤12,7 | 0,63 ± 0,07 |
SWHF-M-2X-38-50-0.5K | 39,8 ± 0,51 | 63,2 ± 0,8 | 0,57 ± 0,12 | ≤19,1 | 0,64 ± 0,07 |
SWHF-M-2X-51-50-0.25K | 53,0 ± 0,56 | 83,9 ± 0,9 | 0,58 ± 0,13 | ≤25,4 | 0,64 ± 0,08 |
SWHF-M-2X-76-50-0.25K | 79,4 ± 0,56 | 125,3 ± 1,0 | 0,59 ± 0,13 | ≤38,1 | 0,64 ± 0,09 |
Spécification : rapport de rétrécissement-3X
Numéro de modèle | Tel que fourni (mm) | Après récupération (mm) | |||
ID(D) | Aplatir la largeur (W) | Épaisseur de paroi double | ID(d) | Épaisseur de paroi simple | |
SWHF-M-3X-1.6-50-2.5K | 2,00 ± 0,20 | 3,7 ± 0,3 | 0,47 ± 0,10 | ≤0,53 | 0,52 ± 0,06 |
SWHF-M-3X-2.4-50-2.5K | 2,79 ± 0,20 | 5,0 ± 0,3 | 0,47 ± 0,10 | ≤0,79 | 0,57 ± 0,06 |
SWHF-M-3X-3.2-50-2.0K | 3,64 ± 0,23 | 6,3 ± 0,4 | 0,48 ± 0,10 | ≤1,06 | 0,61 ± 0,06 |
SWHF-M-3X-4.8-50-2.0K | 5,26 ± 0,25 | 8,9 ± 0,4 | 0,49 ± 0,10 | ≤1,59 | 0,67 ± 0,06 |
SWHF-M-3X-6.4-50-1.5K | 6,92 ± 0,28 | 11,5 ± 0,4 | 0,50 ± 0,10 | ≤2,36 | 0,71 ± 0,06 |
SWHF-M-3X-9.5-50-1.0K | 10,2 ± 0,32 | 16,7 ± 0,5 | 0,52 ± 0,11 | ≤3,18 | 0,77 ± 0,06 |
SWHF-M-3X-12.7-50-1.0K | 13,5 ± 0,36 | 21,8 ± 0,6 | 0,53 ± 0,11 | ≤4,75 | 0,80 ± 0,07 |
SWHF-M-3X-19-50-0.5K | 20,1 ± 0,40 | 32,2 ± 0,6 | 0,55 ± 0,11 | ≤6,35 | 0,84 ± 0,07 |
SWHF-M-3X-25-50-0.5K | 26,7 ± 0,45 | 42,5 ± 0,7 | 0,56 ± 0,12 | ≤8,47 | 0,86 ± 0,07 |
SWHF-M-3X-38-50-0. 5K | 39,8 ± 0,51 | 63,2 ± 0,8 | 0,57 ± 0,12 | ≤12,9 | 0,89 ± 0,07 |
SWHF-M-3X-51-50-0.25K | 53,0 ± 0,56 | 83,9 ± 0,9 | 0,57 ± 0,13 | ≤17,2 | 0,90 ± 0,08 |
SWHF-M-3X-76-50-0.25K | 79,4 ± 0,56 | 125,3 ± 1,0 | 0,57 ± 0,13 | ≤25,8 | 0,92 ± 0,09 |

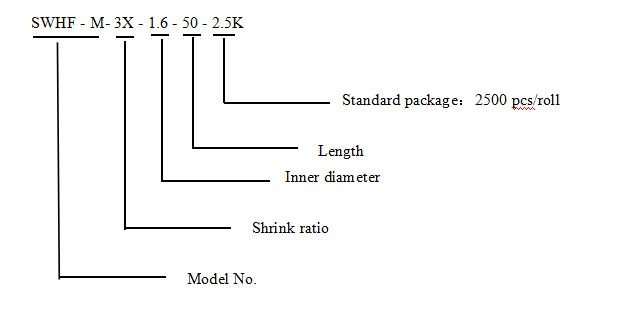

Dimension
Couleur : La couleur standard est le blanc et le jaune. D'autres couleurs sont disponibles sur commande.
