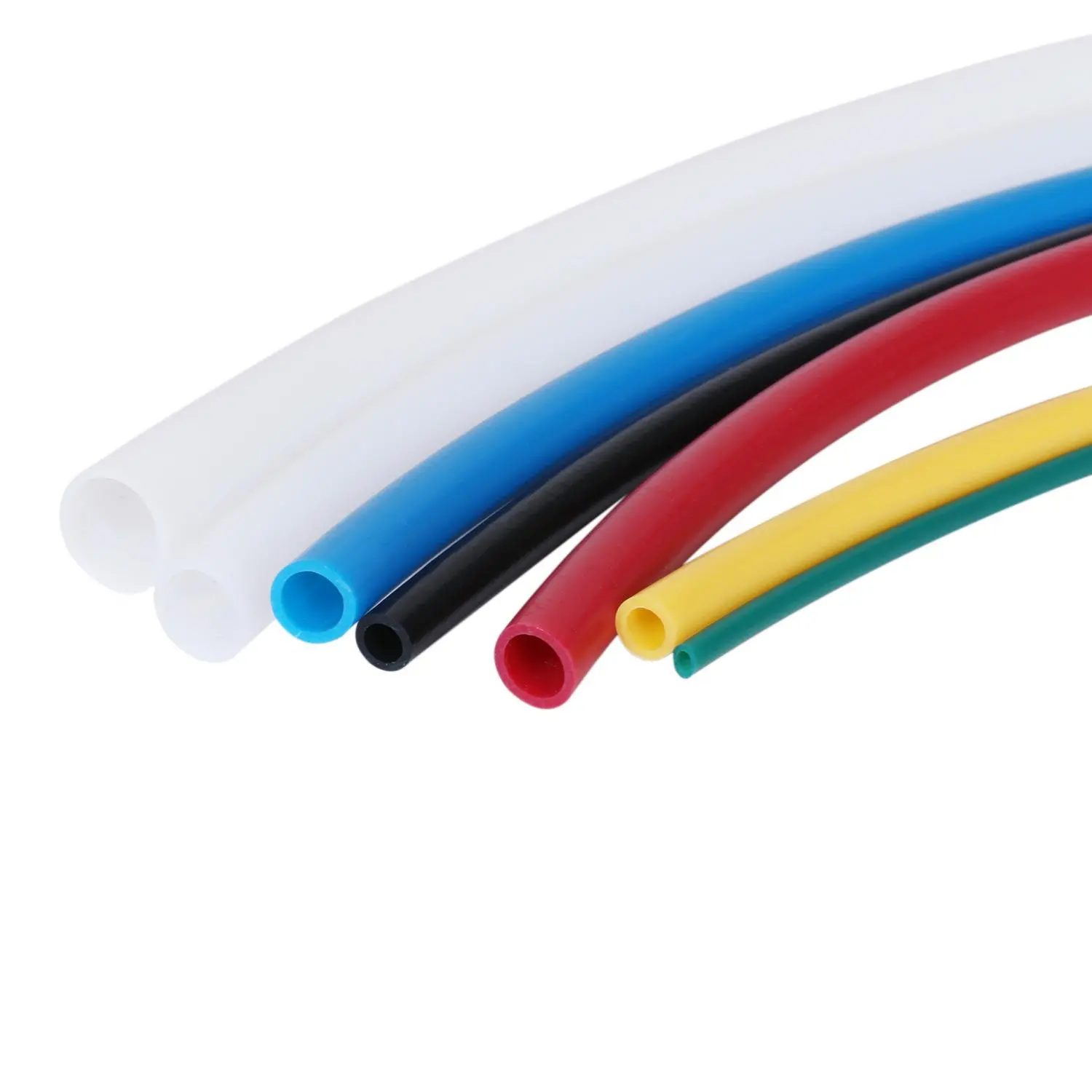

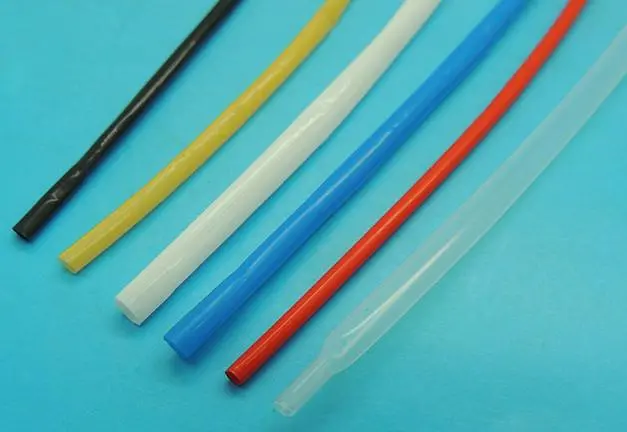

Gaine thermorétractable en PTFE
SBD-PTFE-HST
Numéro de modèle : SBD-PTFE-HST
Température de fonctionnement : -65 ºC ~ 260 ºC
Température de rétraction : > 350ºC
Rapport de rétrécissement : 1,7:1 / 4:1
Structure
Le tube thermorétractable en PTFE est appliqué en polytétrafluoroéthylène importé (PTFE). Le tube thermorétractable en PTFE présente une excellente résistance chimique, résistance à la chaleur, résistance aux intempéries et à la corrosion. Il possède une excellente rigidité et transparence. Conforme RoHS et Reach.
Usage
Largement utilisé dans les domaines électrique, informatique, électrothermique, aérospatial, militaire et des télécommunications, etc.
Mini-transformateur, capteur spécial, vaisseau sanguin artificiel.
Spécification
Fusion | ≥450ºC |
Constante diélectrique (*)50HZ | ASTM D 792, 2,1 g/cm |
Rigidité | 85 |
Corrosion du cuivre | ASTM D2671 B, pas de corrosion |
Propriété antibiotique, propriété de résistance à l'érosion | Excellent |
Résistance (pliage, courbure, déchirure, etc.) | Excellent |
Résistance à la traction MPA (KGF/cm) | CEI 811-1, 19Mpa |
Inflammabilité | ASTM D2671, Autoguinesh |
Résistance à la rupture | VDE 0303 partie 2, 26KV/mm |
Apparence | Lisse, sans fourrure ni défauts visibles, sans impureté |
Élongation | CEI 811-1-1, 200 % |
Résistance | ASTM D2671 A, résistant à l'usure, antiacide et antivirus, Décharge Corona, résistance aux solvants, etc. |
Environnement | Aucun danger pour l'homme et l'environnement |
Dimension
Spécification du tube thermorétractable en PTFE (1,7:1)
Taille (mm) | Avant le rétrécissement | Après rétrécissement | Paroi mince | Paroi épaisse | ||
Diamètre intérieur (mm) | Diamètre intérieur (mm) | Avant rétrécissement (mm) | Après rétrécissement (mm) | Avant rétrécissement (mm) | Après rétrécissement (mm) | |
Φ0,5 | 0,5 ± 0,2 | ≤0,30 | 0,10 ± 0,05 | 0,15 ± 0,05 | 0,12 ± 0,03 | 0,18 ± 0,03 |
φ1,0 | 1,0 ± 0,2 | ≤0,60 | 0,10 ± 0,05 | 0,15 ± 0,05 | 0,12 ± 0,03 | 0,18 ± 0,03 |
φ1,2 | 1,2 ± 0,2 | ≤0,70 | 0,10 ± 0,05 | 0,15 ± 0,05 | 0,13 ± 0,03 | 0,20 ± 0,03 |
φ1,5 | 1,5 ± 0,2 | ≤0,90 | 0,10 ± 0,05 | 0,15 ± 0,05 | 0,19 ± 0,03 | 0,30 ± 0,03 |
φ2,0 | 2,0 ± 0,2 | ≤1,30 | 0,10 ± 0,05 | 0,15 ± 0,05 | 0,19 ± 0,03 | 0,30 ± 0,03 |
φ2,2 | 2,2 ± 0,2 | ≤1,40 | 0,10 ± 0,05 | 0,15 ± 0,05 | 0,19 ± 0,03 | 0,30 ± 0,03 |
φ2,5 | 2,5 ± 0,2 | ≤1,50 | 0,10 ± 0,05 | 0,15 ± 0,05 | 0,19 ± 0,03 | 0,30 ± 0,03 |
φ2,7 | 2,7 ± 0,2 | ≤1,60 | 0,10 ± 0,05 | 0,15 ± 0,05 | 0,19 ± 0,03 | 0,30 ± 0,03 |
φ3,0 | 3,0 ± 0,2 | ≤1,80 | 0,15 ± 0,05 | 0,20 ± 0,05 | 0,19 ± 0,03 | 0,30 ± 0,03 |
φ3,5 | 3,5 ± 0,2 | ≤2,0 | 0,15 ± 0,05 | 0,20 ± 0,05 | 0,19 ± 0,03 | 0,30 ± 0,03 |
φ3,8 | 3,8 ± 0,2 | ≤2,2 | 0,15 ± 0,05 | 0,20 ± 0,05 | 0,19 ± 0,03 | 0,30 ± 0,03 |
φ4,0 | 4,0 ± 0,3 | ≤2,5 | 0,15 ± 0,05 | 0,20 ± 0,05 | 0,19 ± 0,03 | 0,30 ± 0,03 |
φ4,5 | 4,5 ± 0,3 | ≤2,7 | 0,15 ± 0,05 | 0,20 ± 0,05 | 0,19 ± 0,03 | 0,30 ± 0,03 |
φ4,8 | 4,8 ± 0,3 | ≤2,9 | 0,15 ± 0,05 | 0,20 ± 0,05 | 0,19 ± 0,03 | 0,30 ± 0,03 |
φ5,0 | 5,0 ± 0,3 | ≤3,0 | 0,15 ± 0,05 | 0,20 ± 0,05 | 0,19 ± 0,03 | 0,30 ± 0,03 |
φ6,0 | 6,0 ± 0,3 | ≤3,6 | 0,15 ± 0,05 | 0,25 ± 0,05 | 0,24 ± 0,05 | 0,35 ± 0,05 |
φ6,5 | 6,5 ± 0,3 | ≤4,0 | 0,15 ± 0,05 | 0,25 ± 0,05 | 0,24 ± 0,05 | 0,35 ± 0,05 |
φ7,0 | 7,0 ± 0,3 | ≤4,2 | 0,15 ± 0,05 | 0,25 ± 0,05 | 0,24 ± 0,05 | 0,35 ± 0,05 |
φ8,0 | 8,0 ± 0,3 | ≤4,8 | 0,15 ± 0,05 | 0,25 ± 0,05 | 0,24 ± 0,05 | 0,38 ± 0,05 |
φ9,4 | 9,4 ± 0,3 | ≤5,0 | 0,15 ± 0,05 | 0,25 ± 0,05 | 0,24 ± 0,05 | 0,38 ± 0,05 |
Φ10 | 10 ± 0,3 | ≤5,8 | 0,15 ± 0,05 | 0,25 ± 0,05 | 0,24 ± 0,05 | 0,38 ± 0,05 |
Φ11 | 11 ± 0,3 | ≤6,8 | 0,15 ± 0,05 | 0,25 ± 0,05 | 0,24 ± 0,05 | 0,38 ± 0,05 |
Φ12 | 12 ± 0,3 | ≤7,1 | 0,20 ± 0,05 | 0,35 ± 0,05 | 0,24 ± 0,05 | 0,38 ± 0,05 |
Φ12,7 | 12,7 ± 0,3 | ≤7,5 | 0,2 ± 0,05 | 0,35 ± 0,05 | 0,24 ± 0,05 | 0,38 ± 0,05 |
Spécification du tube thermorétractable en PTFE (4:1)
Taille (mm) | Avant le rétrécissement (mm) | Avant rétrécissement (mm) | Après rétrécissement (mm) | Après rétrécissement (mm) |
Diamètre intérieur | Paroi mince moyenne | Diamètre intérieur | Épaisseur de paroi | |
φ1,5 | 1,5 ± 0,5 | 0,07 ± 0,04 | ≤0,40 | 0,25 ± 0,05 |
φ2,0 | 2,0 ± 0,6 | 0,07 ± 0,04 | ≤0,50 | 0,25 ± 0,05 |
φ2,5 | 2,5 ± 0,6 | 0,07 ± 0,04 | ≤0,50 | 0,25 ± 0,05 |
φ3,0 | 3,0 ± 0,6 | 0,07 ± 0,04 | ≤0,70 | 0,25 ± 0,05 |
φ3,5 | 3,5 ± 0,6 | 0,07 ± 0,04 | ≤0,80 | 0,25 ± 0,05 |
φ4,0 | 4,0 ± 0,6 | 0,07 ± 0,05 | ≤1,00 | 0,25 ± 0,05 |
φ4,5 | 4,5 ± 0,6 | 0,07 ± 0,05 | ≤1,20 | 0,30 ± 0,05 |
φ5,0 | 5,0 ± 0,6 | 0,07 ± 0,05 | ≤1,30 | 0,30 ± 0,05 |
φ6,0 | 6,0 ± 0,6 | 0,10 ± 0,05 | ≤1,50 | 0,30 ± 0,05 |
φ8,0 | 8,0 ± 0,6 | 0,10 ± 0,05 | ≤2,0 | 0,35 ± 0,05 |
φ9,0 | 9,4 ± 0,6 | 0,10 ± 0,05 | ≤2,4 | 0,35 ± 0,05 |
La couleur Standard est transparente, les autres couleurs ne peuvent pas être personnalisées.
